御坂サイフォン橋
御坂サイフォン橋（みさかサイフォンばし）は、兵庫県三木市志染町御坂にある水路橋であり、噴水管橋（逆サイフォン橋）である。通称「眼鏡橋」。
| 御坂サイフォン橋 | |
|---|---|
 石造アーチ橋がコンクリートアーチ橋の後ろに並んで見える | |
| 基本情報 | |
| 国 | 日本 |
| 所在地 | 兵庫県三木市志染町御坂 |
| 交差物件 | 志染川 |
| 設計者 施工者 | ヘンリー・S・パーマー |
| 構造諸元 | |
| 形式 | 逆サイフォン橋 |
| 全長 | 逆サイフォン全体752m・眼鏡橋54ｍ |
| 関連項目 | |
| 橋の一覧 - 各国の橋 - 橋の形式 | |
概要
御坂サイフォン全景。三木総合防災公園より望む。
淡河川疏水の一部をなし、山から谷を渡って川を越え、向かいの山へと水を運ぶ石造アーチ橋で、竣工当時としては画期的な事業であった。

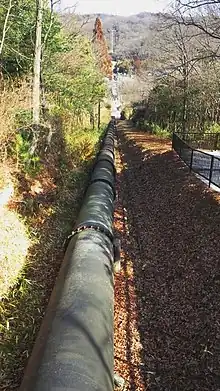

逆サイフォンの肝となる鋼管の全長は2,482尺（約752ｍ）に及び、志染川に架かる眼鏡橋は全長54m・全高12ｍである。 各地点の標高は、淡河川上流の取水地側で134.1m、眼鏡橋では77.7mまで下り、対岸で131.2mまで達した後、三木総合防災公園の下を芥子山隧道で通り抜け、山田川疎水と合流し播磨平野に至る。
その後、国営東播用水事業によってコンクリートアーチ橋が並んで建設されており、石造アーチ橋は現在使用されていない。
設計者
周辺の道路
脚注
- “土木学会 平成17年度選奨土木遺産 御坂サイフォン”. www.jsce.or.jp. 2022年6月8日閲覧。
- 「淡河川・山田川疏水の御坂サイフォンを設計したパーマー～我が国最初の大規模サイフォン～」（農林水産省）
