疲労限度

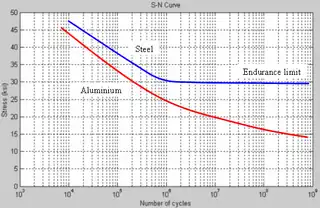

SN曲線(縦軸：応力、横軸：回数)
青：鉄(疲労限度30ksi)
赤：アルミ(明確ではない)

全ての材料に疲労限度が存在するわけではなく、存在する材料の種類は限られている。明瞭なS-N線図の水平折れ曲がりを示す材料としては、鉄鋼やチタン合金などの材料に限られている[7]。

明確な疲労限度を持たず、繰り返し数10⁷ - 10⁸回を超えてもS-N曲線は右下がりの傾向を示す材料としては、アルミニウム合金、銅合金のような非鉄金属[7]、多くのプラスチック材料[8]などが挙げられる。このような材料では、10⁷回、10⁸回などの十分に余裕を持つと考えられる繰り返し数に対応する応力（時間強度）を疲労限度と同じような目安と見なして取り扱う[5]。

材料によって疲労限度が存在するかしないかのメカニズムの一般的な定説は現在のところ存在しない[9][4]。鉄鋼のような明瞭な降伏を示す材料は疲労限度を持ち、非鉄金属のような降伏を示さない材料は疲労限度を持たない傾向にある[10]。

また、高強度の鉄鋼材料では、10⁶回 - 10⁷回辺りでS-N曲線が水平になった後、10⁸ - 10⁹回以上でまたS-N曲線が右下がりとなり、疲労限度が消失する場合がある[11]。このような繰り返し数領域での疲労破壊を超高サイクル疲労 (very high cycle fatigue) などと呼ぶ。通常の疲労では材料表面を起点にしてき裂が発生・進展するが、超高サイクル疲労では材料内部からのき裂進展により破壊に至るのが特徴である[11]。

疲労試験で使用される試験片において、試験部に後述の切欠きが存在しない試験片のことを平滑材 (smooth specimen) あるいは平滑試験片と呼ぶ[12]。平滑材の疲労限度は、引張強さや硬さなどの材料特性とある範囲内で良い相関がある[4]。材料の引張強さから平滑材の疲労限度を予測する式として、鉄鋼材料については経験的な次の式が知られている[13]。

${\displaystyle \sigma _{w0}=0.5\sigma _{B}}$ … (1)

ここで、σ_w0 : 平滑材の疲労限度、σ_B : 引張強さ。実際には、引張強さの035 - 0.6倍程度の範囲となる[14]。

ビッカース硬さによる予測式としては、次式が知られている[13]。

${\displaystyle \sigma _{w0}=1.6Hv}$ … (2)

ここで、σ_w0 : 平滑材の疲労限度[MPa]、Hv : ビッカース硬さ[kg/mm²]。ただし、(2)式の有効範囲はHv= 400程度までで、それ以上では疲労限度の過大評価となる[13]。(1)式も、σ_B が高くなると同様に過大評価となる[4]。これは、低強度材ではほとんど影響を与えていないような微小な欠陥や材料中の介在物が、高強度材料には悪影響を与えて、その疲労限度を低下させるからである[4]。したがって、製造方法の改善などにより微小欠陥や介在物を小さくしていけば疲労限度は向上し[15]、十分な精度で(2)式が成立する Hv の範囲が広がる[16]。

機械部品などは穴や段などの何らかの形状変化部を有しており、疲労破壊が発生するときはそのような形状変化部から発生する場合が非常に多い[17]。このような形状変化部では応力集中が発生しており、平滑部に比べて応力が高くなる。このような応力集中が発生する形状変化部を切欠き(notch)と総称し、切欠きにより疲労限度が低下する現象を切欠き効果(notch effect)と呼ぶ[17]。この疲労限度の低下率を表す係数として次の切欠き係数(fatigue notch factor)が定義される[18]。

${\displaystyle \beta ={\frac {\sigma _{w0}}{\sigma _{wk}}}}$ … (3)

ここで、β あるいは K_f : 切欠き係数、σ_w0 : 平滑材の疲労限度、σ_WK : 切欠き材の疲労限度。'β は材料の機械的性質、荷重形式、対象物の形状、絶対寸法などに影響を受ける[19]。

また、破断起点となる切欠きの弾性応力集中係数と切欠き係数を用いて、切欠きに対する敏感さを表すために次の切欠き感度係数(notch sensitivity factor)が用いられることがある。

${\displaystyle \eta ={\frac {\beta -1}{\alpha -1}}}$ … (4)

ここで、η あるいは q : 切欠き感度係数、α : 弾性応力集中係数。すなわち、η = 1 のとき、β = α で切欠きの応力集中係数と等しく疲労限度が低下することになり、η = 0 のとき、β = 1 で疲労限度は切欠きの影響を全く受けないことになる。ただし、形状が相似で α が等しいもの同士の η を比較しても、寸法や材料の影響で η の値は変わるため、性質的には η は β と同じもので[20]、η 自体に特別な物理的意味は無い[21]。

切欠き底の応力分布概念図

切欠き係数の傾向として、α が小さい場合は β = α に近いが、α が大きい場合は β < α となり[22]、さらに α がある程度以上大きくなるとαの大きさに関わらず β は一定値を取るようになる[20]。β = α とならない大きな理由は、切欠き材の疲労限度が切欠き底の最大応力 σ_max のみでなく、切欠き底から材料内部に向かっての応力分布がどのように変化するかも影響しているためである。すなわち、σ_max が同じでも、切欠き底から材料内部に向かって急激に応力が減少する場合と緩やかに減少する場合とでは、材料が受ける負担が異なる[23]。α が小さい切欠きは応力減少が緩やかな場合が多いので、材料が受ける負担が大きく、β = α に近くなる。対して、α が大きい切欠きは応力減少が急激な場合が多いので、σ_max に比して材料が受ける負担が小さく、β < α となる。このような切欠き底の応力分布の強弱を代表するために、切欠き底の最大応力の点における応力分布の傾きχが用いられる[23]。χ を切欠き底の応力勾配(stress gradient)と呼ぶ。

α がある程度以上大きくなると α の大きさに関わらず β は一定値を取る傾向を示す[20]。このような条件下では、疲労限度下の応力で繰返し負荷後に、切欠き底に 1 - 0.1 mm の巨視的な停留き裂(non-propagating crack)が確認される。すなわち、α が大きい鋭い切欠きでは、巨視的なき裂の進展・停留の有無により疲労限度が決まっている。詳細な実験結果によると、このような疲労限度の分岐は、応力集中係数 α ではなく、応力勾配 χ、あるいは切欠き底の最大応力切欠き半径 ρ により決まると考える方がより正確である[21]。また、西谷によると、荷重形式(曲げ・引張、平均応力の有無など)が同じだとすれば、分岐点となる ρ の値は材料定数となる[21]。

√areaパラメータモデル概説図

1 mm 以下の微小なサイズの欠陥(傷、穴、空洞、介在物)を有する場合でも疲労限度が低下する場合がある。原理的には切欠き効果と同じく応力集中が根本原因であるが、大きなサイズの切欠きと同様の考え方(例えば切欠き底の最大応力を代表値として平滑材疲労限度と比較するような考え方)では、微小欠陥を有する材料の疲労限度を正確に予測することはできない。このような微小欠陥や微小き裂、非金属介在物を有する金属材料についての疲労限度の予測式が、村上・遠藤により提案されている[24][25]。

${\displaystyle \sigma _{w}=A{\frac {Hv+120}{({\sqrt {area}})^{1/6}}}}$ … (5)

ここで、σ_w : 微小欠陥材の疲労限度[MPa]、Hv : ビッカース硬さ[kg/mm²]、area : 欠陥を最大主応力方向に投影した投影面積[μm²]である。A は欠陥の位置による定数で、表面欠陥の場合は1.43、表面接するような欠陥の場合は1.41、内部の欠陥の場合は1.56とされる[26]。

上式の適用範囲の上限としては、欠陥サイズがおおよそ${\displaystyle {\sqrt {area}}=1000\mu m}$程度までとされる[16]。適用範囲の下限を考えると、${\displaystyle {\sqrt {area}}}$が小さくなっていくと、(5)式の計算上の疲労限度は微小欠陥を持たない平滑材疲労限度 σ_w0 を超えてしまうが、当然そうはならずに${\displaystyle {\sqrt {area}}}$が小さくなってもσ_wは最大で σ_w0 で打ち切りと考える[15]。上式は低炭素鋼、高炭素鋼、黄銅、アルミ合金、ステンレス鋼の疲労試験結果に基づき考案されたものである。上式は√areaパラメータモデルとも呼ばれる。

平均応力が存在し、その効果を考慮する場合は次の式による[27]。

${\displaystyle \sigma _{w}=A{\frac {Hv+120}{({\sqrt {area}})^{1/6}}}\left({\frac {1-R}{2}}\right)^{\alpha }}$ … (6)

ここで、α は材料定数である。さらに、α についてもその材料のビッカース硬さを利用して、次の実験式が提案されている[27]。

${\displaystyle \alpha =0.226+Hv\times 10^{-4}}$ … (7)

(6)、(7)式に関しては、硬い材料と柔らかい材料の代表として、マルエージング鋼と低炭素鋼S10Cの2種類の材料の試験結果を基に導出されている。

形状が相似でも、寸法の絶対値が大きいほど疲労限度が低下する場合がある。これを寸法効果(size effect)と呼ぶ[28]。寸法効果の原因は次の2つに分類される[29]。

応力分布による力学的要因

切欠き底の応力集中や、曲げ・ねじりのような応力勾配を持つ荷重形式に対して、この力学的要因が現れる。形状相似のまま寸法を大きくすると、これらの応力分布の最大応力は変わらないが、応力勾配は寸法が大きくなると緩やかになっていき強度的に厳しくなる。疲労限度が応力分布の最大応力だけでなく応力勾配の影響も受けるという点で、本質的に切欠き効果と同じである。

欠陥含有の統計的要因

元々、材料には材質にばらつきが有り、部材の体積が大きくなると、強度的に弱い部分を含む確率が上昇する。疲労破壊は最も弱い部分からのき裂発生・進展により起こるので、疲労限度はその最も弱い部分の強度に依存する。

疲労限度線図予測式の比較。横軸が平均応力、縦軸が応力振幅の耐久限度線図

繰返し応力の応力振幅が同じでも、平均応力の有無によって疲労限度の値は変わってくる。疲労限度(応力振幅)と平均応力の関係を示したものを疲労限度線図(fatigue limit diagram)あるいは耐久限度線図と呼ぶ[1]。平均応力による疲労限度への影響を表す線図には、次のようにいくつかの種類がある[30]。

• Haighの方法：横軸に平均応力、縦軸に応力振幅を取る線図
• Smithの方法：横軸に平均応力、縦軸に最大応力と最小応力を取る線図
• Goodmanの方法：横軸に最小応力、縦軸に最大応力を取る線図

一般に、引張りの平均応力が加わると疲労限度は低下し、圧縮の平均応力が加わると疲労限度は上昇する傾向にある[28]。そのため疲労限度線図は右下がりの曲線となり、いくつかの予測式が提案されている[1][31]。

Goodman線図

${\displaystyle \sigma _{a}=\sigma _{w}(1-\sigma _{m}/\sigma _{B})}$ … (8)

Gerber線図

${\displaystyle \sigma _{a}=\sigma _{w}\left\{1-(\sigma _{m}/\sigma _{B})^{2}\right\}}$ … (9)

Soderberg線図

${\displaystyle \sigma _{a}=\sigma _{w}\left(1-\sigma _{m}/\sigma _{Y}\right)}$ … (10)

σ_a-σ_T線図

${\displaystyle \sigma _{a}=\sigma _{w}\left(1-\sigma _{m}/\sigma _{T}\right)}$ … (11)

ここで、σ_w : 両振り引張圧縮疲労限度、σ_a : 応力振幅(疲労限度)、σ_m : 平均応力、σ_B : 引張強さ、σ_Y : 降伏応力、σ_T : 真破断応力。

(8)式のGoodman線図は修正Goodman線図とも呼ばれる[1]。最初にGoodmanにより提案された線図では、当時の認識に基づき、線図における σ_w は引張強さσ_B の1/3とされていた。その後、鉄鋼材料で σ_w を σ_Bの1/3とするのは安全側に過小評価し過ぎているという指摘があり、σ_w は実際に試験などで得られる両振り引張圧縮疲労限度を使用するように修正がされた。このような修正後のGoodman線図であること明確にする意味で、修正Goodman線図とも呼ばれる[32]。

実際の機械、構造物は、曲げとねじりといった複数の荷重が組み合わさって負荷される。よって、実際の部材は主応力成分の二つが0の単軸応力状態ではなく、2軸あるいは3軸応力状態にあることが多い[10]。

同位相曲げ・ねじり組合せ荷重下での疲労限度予測式、青：(12)式、赤：(13)式、黄：(14)式、緑：(15)式

同位相で働く曲げとねじりの組合せ応力の疲労限度の実験式としては、次の西原・河本の式がある[33][34]。 ${\displaystyle k=\sigma _{w}/\tau _{w}\geq {\sqrt {3}}}$のとき：

${\displaystyle \left({\frac {\sigma _{a}}{\sigma _{w}}}\right)^{2}+\left({\frac {\tau _{a}}{\tau _{w}}}\right)^{2}=1}$ … (12)

${\displaystyle k=\sigma _{w}/\tau _{w}<{\sqrt {3}}}$のとき：

${\displaystyle \left({\frac {\tau _{a}}{\tau _{w}}}\right)^{2}+\left({\frac {\sigma _{a}}{\sigma _{w}}}\right)^{2}\left({\frac {k^{2}}{2}}-{\frac {1}{2}}\right)+\left({\frac {\sigma _{a}}{\sigma _{w}}}\right)^{2}\left({\frac {3}{2}}-{\frac {k^{2}}{2}}\right)=1}$ … (13)

ここで、σ_w : 単独曲げによる両振り疲労限度、τ_w : 単独ねじりによる両振りせん断応力疲労限度、σ_a、τ_a : 曲げ、ねじり組合せ応力下の疲労限度。

同じく同位相曲げ・ねじり組合せ応力疲労限度予測式として、延性平滑材については(12)式と同一、脆性平滑材あるいは延性切欠き材については次式による、Goughの式が提案されている[33]。

${\displaystyle \left({\frac {\tau _{a}}{\tau _{w}}}\right)^{2}+\left({\frac {\sigma _{a}}{\sigma _{w}}}\right)^{2}(k-1)+\left({\frac {\sigma _{a}}{\sigma _{w}}}\right)^{2}(2-k)=1}$ … (14)

また次式のようなFindleyの式もある[34]。

${\displaystyle \left({\frac {\sigma _{a}}{\sigma _{w}}}\right)^{k}+\left({\frac {\tau _{a}}{\tau _{w}}}\right)^{2}=1}$ … (15)

k の値は、通常の金属で 0.5 - 1.0 の範囲にあり、鋳鉄や切欠き付きの軟鋼などのような脆性的な材料ほど、値は小さくなる傾向にある[34]。また、この範囲の k の値では(13)式 - (15)式で予測値に大きな差は発生しない[34]。

平均応力も存在する一般的な応力状態での予測式としては、主応力をもとにした、次のSinesの式がある[33]。

${\displaystyle {\frac {1}{3}}{\sqrt {(\sigma _{a1}-\sigma _{a2})^{2}+(\sigma _{a2}-\sigma _{a3})^{2}+(\sigma _{a3}-\sigma _{a1})^{2}}}=A-B(\sigma _{m1}+\sigma _{m2}+\sigma _{m3})}$ … (16)

ここで、σ_{a1, a2, a3} : 主応力で考えた応力振幅、σ_{m1, m2, m3} : 主応力で考えた平均応力、A、B : 材料定数である。この式はミーゼスの説に基づくものなので、延性平滑材に有効と考えられている[35]。

曲げとねじり、あるいは引張圧縮とねじりの組合せ応力において、上記の実験式のようにそれぞれの応力が同位相ではなく位相差で負荷する場合、疲労限度は位相差とともに増加する傾向にある[35]。このため、負荷応力の正確な位相差が不明であれば、同位相での負荷を仮定して疲労限度を予測すれば安全側となる[33]。

材料が繰返し応力と腐食作用を同時に受けるとき、疲労強度が著しく低下する場合があり[36]、このような現象は腐食疲労と呼ばれる[36]。腐食疲労による疲労強度の低下は、繰返し応力の大きさが同じでも破断繰返し数が小さくなる（時間強度の低下）と、大気中で得られた疲労限度以下の応力でも破断に至るようになる（疲労限度の消失）、という形で起きる[37][注釈 1]。また、S-N曲線が10⁷回付近で水平になり、さらに高繰返し数になるとまた右下がりとなるような場合もある[38][注釈 2]。よって、機械・構造物では使用環境に十分に注意をする必要がある。

一般的に、疲労強度は転位論的なメカニズムにより、高い温度下にあるものほど低下し、低い温度下にあるものほど上昇する傾向がある[36]。このような状態での疲労現象は高温疲労、低温疲労などと呼ばれる。ただし、疲労強度に対する温度の影響は、単調な比例関係ではなく複雑な変化を示すので注意が必要である[39]。疲労限度において注意すべきは、室温中では疲労限度が存在する材料でも、高温になると疲労限度が消失するようになる点である[36]。例えば、炭素鋼は室温において明瞭な疲労限度を持つことが多いが、高温では疲労限度の存在があいまいとなる[39]。
