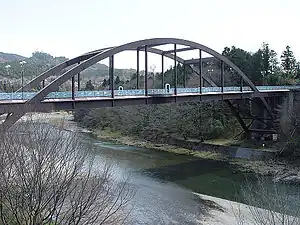

軍畑大橋

軍畑大橋（いくさばたおおはし）は、東京都青梅市の多摩川に架かる東京都道45号奥多摩青梅線の橋長129.5 m（メートル）のローゼ橋。

軍畑大橋
基本情報
国 日本の旗 日本
所在地 東京都青梅市
交差物件 多摩川
用途 道路橋
路線名 東京都道45号奥多摩青梅線
管理者 東京都西多摩建設事務所
施工者 日本鉄塔工業
竣工 1991年（平成3年）4月
座標 北緯35度48分19.3秒 東経139度12分27.7秒
構造諸元
形式 ローゼ橋
材料 鋼
全長 129.500 m
幅 12.800 m
最大支間長 97.500 m
関連項目
橋の一覧 - 各国の橋 - 橋の形式
東京都道45号標識

概要
  • 形式 - 鋼単純鈑桁橋 + 鋼中路ローゼ橋
  • 橋格 - 1等橋（TL-20）
  • 橋長 - 129.500 m
    • 支間割 - 24.200 m + ( 3.000 m + 97.500 m + 3.000 m)
  • アーチ支間 - 97.500 m
  • アーチライズ - 26.000 m
  • 幅員
    • 総幅員 - 12.800 m
    • 有効幅員 - 12.000 m
    • 車道 - 7.000 m
    • 歩道 - 両側2.500 m
  • 床版 - 鉄筋コンクリート
  • 総鋼重 - 569 t
  • 架設工法 - トラック・クレーンベント工法、ケーブルクレーン・斜吊り工法
  • 施工 - 日本鉄塔工業

[1]

歴史

かつて鎌倉秩父街道が通り、軍畑の渡しがあったところで、近年交通需要からアーチ系のローゼ橋が架橋された。高欄は古戦場に由来する鎧武者のモニュメントを表象している[2]。

脚注

注釈

    出典
    1. “橋梁年鑑 平成4年版” (PDF). 日本橋梁建設協会. pp. 102, 202, 203. 2021年8月21日閲覧。
    2. “多摩川に掛かる橋 第15回 軍畑大橋” (PDF). 西建協だより (164). (2008-03-13). http://www.nishikenkyo.or.jp/news/wp-content/uploads/2015/12/nkk_letter_h20_03.pdf 2021年8月21日閲覧。.
